  河南振動給料機'>電磁振動給料機控制器廠家技術

  大家都知道電磁振動給料機控制器里有可控硅.有電位器可調，那么知道它具體的工作原理嗎?下面蘭大通用為大家介紹電磁振動給料機控制器的工作原理以及控制器的調整方法。

  工作原理

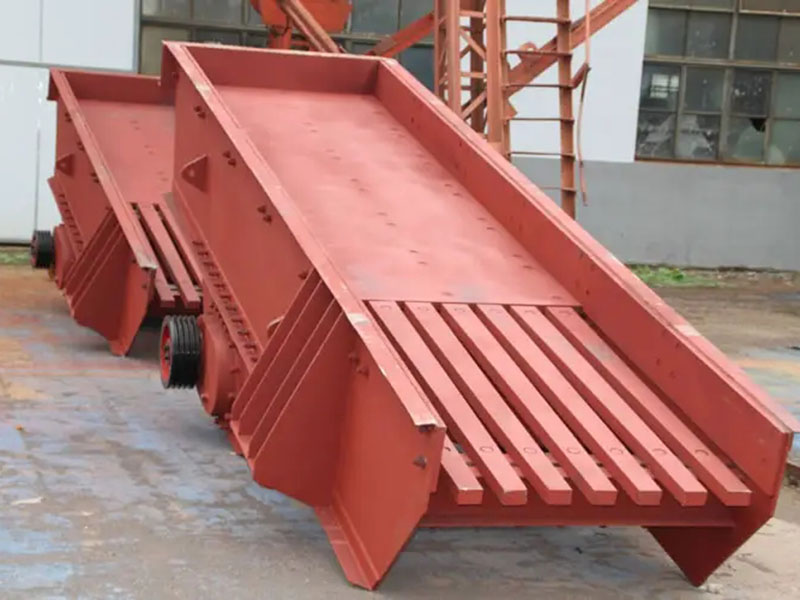

  電磁振動給料機是利用電磁的方法使給料斗以振動，使料(一般是屬于顆粒狀的)單向運動，以達到均勻給料的目的。給料的速度應和使用達到相對平衡。為此就需要對給料速度進行調節。

  給料速度和電源頻率、磁力的大小、幅度有關，由于一般使用工頻(50HZ)，所以往往采用調節供給電磁鐵的電流(或電壓)來實現。

  “控制器里有可控硅，有電位器可調”就是為這一目的來的：調整電位器，就是調整電阻，在電路中調整了可控硅的導通角，也就是調整了供電磁鐵的電流，使振動的大小得到調節，從而調節了給料的速度。

  調整方法

  一、接線方法

  本裝置有7條引出線，兩條紅色線串聯接入主機電流檢測回路;兩條綠色線串聯接入風機電流測量回路;黃色線接電源火線;藍色線為輸出線;黑色線為輸入和輸出共用線，接配電柜零線。

  二、調試方法

  (a)首先把主機電流調節旋鈕順時針方向調至大，把風機電流調節旋鈕逆時針調至小。

  (b)按正常開機順序啟動空壓機→脈沖閥→分析機→風機→主機→給料機，選擇手動給料注意主機電流不可超過其額定電流(參照電機銘牌)，運轉一段時間風機電流開始下降，待主機開始有落料時記錄風機實時電流值I，停止給料，待主機電流大于主機空載電流 10A左右時停掉主機。

  (c)其余設備暫不停止，待脈沖噴吹10分鐘左右，風機電流達到大時，通過關閉管道上的風擋把風機電流控制到接近落料時的風機電流值I;啟動主機，主機啟動結束打開給料控制器選擇自動放料、順時針調節風機電流調節鈕，使給料機控制器輸出電流≤0.5A或 =0A，然后打開風擋，此時連續給料，主機電流急速上升，待主機電流達到或接近額定電流時，逆時針調節主機電流調節鈕，使給料機輸出電流≤0.2A或=0A，粗調已經完成。

  (d)繼續開機，觀察系統工況，如有落料可向右微調風機電流調節鈕;如發現主機電流過大時可向左(逆時針方向)微調主機電流調節鈕，運行1-2小時，主機不過載、不落料、調試完畢，鎖緊調節鈕上的螺母即可。

  電磁振動給料機控制器原理及調整方法

  三、保護功能的調整

  為預防主機因突發原因(落入異物等)導致主機卡死，從而扭矩劇增損壞減速箱，燒毀電機，設備采用聯軸器傳遞力矩，此時聯軸器內尼龍銷會迅速斷開，電機立即處于空載狀態，主機電流驟減，給料量會劇增，短時間內就有可能堵死主機，為此該裝置設有保護電路，具體調整方法如下：確認，(b)，(c)，(d)項目已經調整完成設備運轉正常，停掉主機，取出主機和減速機連軸器內所有的尼龍棒，開動主機(此時應確認風機電流必須大于落料時設定的電流值)，用小起子逆時針調節裝置后面的電位器，直至給料機停止給料即可。

  四、注意事項

  ①本裝置使用電壓的交流220V，如有不符請加裝調壓器，功率≥500VA。

  ②正常工作過程中，選用自動給料，振幅應調至大。

  ③電源指示燈(綠色)應該常亮;紅色指示燈應微亮或閃爍;藍燈應該常亮。
